1. 單探頭檢測磁性材料（鐵片等導磁材料）原理：

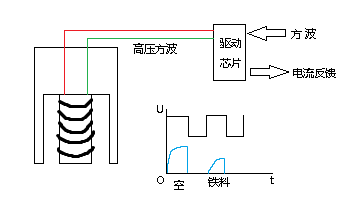

整體示意圖如下，利用電磁感應原理進行判斷。
當探頭下面凈空時，控制器產生高壓方波，方波通過探頭內的線圈及鐵芯產生基本開放磁場，此時驅動芯片內反饋的原生電流與方波相位偏差很小。
當探頭下面貼緊放置一張磁性材料，探頭內的線圈和鐵芯及外圍磁性材料構成基本閉合的磁回路，根據楞次定律和法拉第電磁感應定律，這個閉合使通過線圈的磁感應強度加大，導致感應電流加大，此時驅動芯片內反饋的原生電流與方波相位偏差加大，原生電流變小。
實際工程中，控制器分別記錄空載和單張材料的原生電流大小，測量時再與記錄的原生電流比較，就可以判斷出單張材料和雙張材料來。
2. 單探頭檢測非磁性材料（鋁銅等非導磁材料）原理：

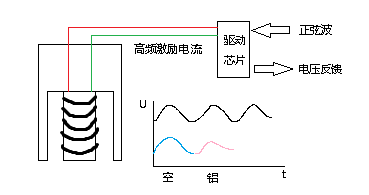

整體示意圖如下，利用電渦流原理進行判斷。
當探頭下面凈空時，控制器產生高頻正弦波去激勵驅動芯片，此時探頭線圈中相當于通過交變電流，將會產生交變磁場，驅動芯片反饋原始的電壓幅度。
當探頭下面貼緊放置一張非導磁性材料，探頭產生的高頻交變磁場作用于非導磁性材料的表面，由于集膚效應，在非導磁性材料表面將形成渦電流。與此同時，該渦流產生的交變磁場又反作用于線圈，引起線圈自感L或阻抗ZL的變化，從而使驅動芯片反饋原始的電壓幅度變小。
實際工程中，控制器分別記錄空載和單張材料的原始電壓大小，測量時再與記錄的原始電壓比較，就可以判斷出單張材料和雙張材料來。
阿童木（廣州）智能科技有限公司專注于金屬雙張檢測器的研發，致力于為多個行業提供高精度的疊料檢測解決方案。我們的單探頭系列金屬雙張檢測器，廣泛應用于汽車、汽車零部件、金屬板材處理、家電、電池及金屬包裝等行業中的接觸性雙張檢測。
為了滿足客戶在不同應用場景中的需求，阿童木將接觸式單探頭金屬雙張檢測器系列進行了精細化細分，推出了多款專業型號，具體如下：
1. 全金屬版單探頭金屬雙張檢測器（導磁非導磁一體設計）：型號 MDSC-9000S
2. 導磁版本單探頭金屬雙張檢測器：型號 MDSC-8000S、MDSC-8200S
3. 非導磁版本單探頭金屬雙張檢測器：型號 MDSC-8100S、MDSC-8300S
我們始終致力于通過技術創新，提高檢測的準確性和效率，以幫助客戶實現更高的生產標準和質量控制。如果您也有上料重疊的問題，請聯系阿童木，我們將為您提供個性化的方案和服務。
